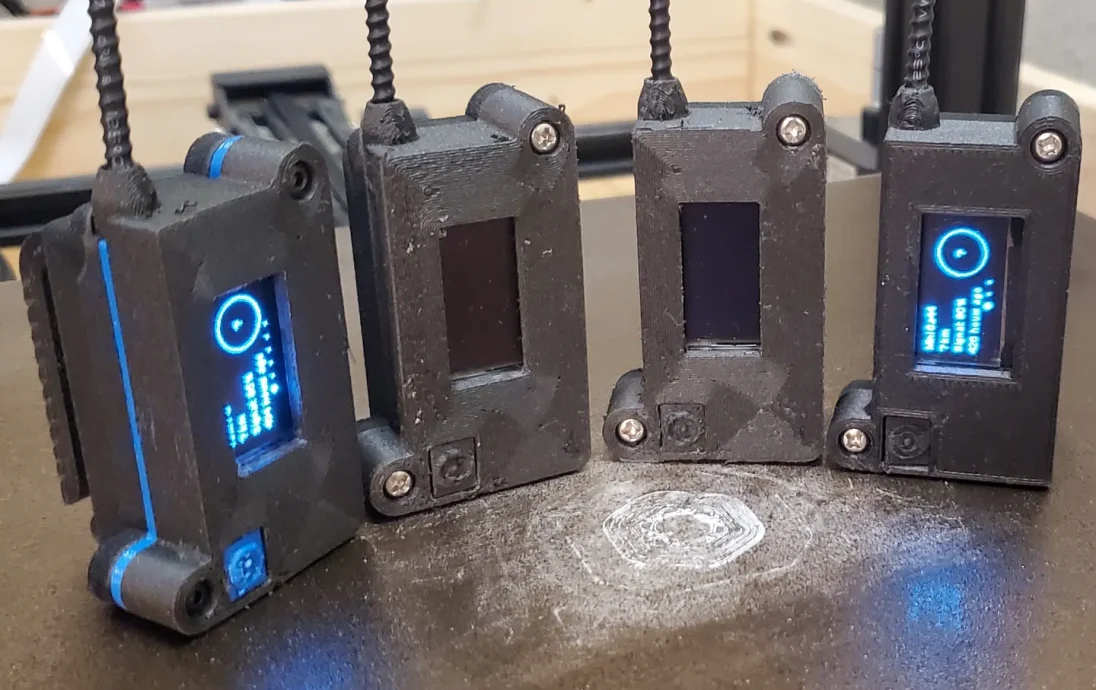

Корпус Heltec ESP32 LORA

Литиевые батареи опасны. Будьте осторожны и изучите безопасное обращение с литий-полимерными батареями перед сборкой. Я не несу ответственности за травмы или несчастные случаи, которые могут произойти в связи с этим устройством, его использованием или сборкой.

Аппаратное обеспечение

2 винта М3х15 (М3х16 тоже подойдет)

2 гайки М3

1 кусок проволоки, обрезанный до 18 мм (в разумных пределах можно просверлить или нагреть отверстие)

1 небольшой кусочек 3-метрового клея или двусторонней ленты, чтобы аккумулятор не дребезжал

1x Heltec Esp32 Lora V3 (печать подходит для более старых версий, но Meshtastic их не поддерживает)
БЕЗ ПРИПАЯНЫХ ШТЫРЕВ!!! Обязательно приобретите версию LORA. У них одинаковые ESP32 без лора.

1 литиевая батарея емкостью 1000 мАч с разъемом jst1.25
https://a.co/d/a2cZ78a

1x антенна UF.L Lora (внешний диаметр 3,5 мм)
https://a.co/d/i70CdGs
https://www.aliexpress.us/item/3256805425337390.html?channel=twinner

Не вставляйте провод в кнопку/крышку, пока не убедитесь, что кнопка свободно перемещается и не залипает.
Если кнопка прилипает, слегка отшлифуйте ��е или напильником, пока она не начнет свободно двигаться.

Печатайте с максимальной высотой слоя 0,2 мм.

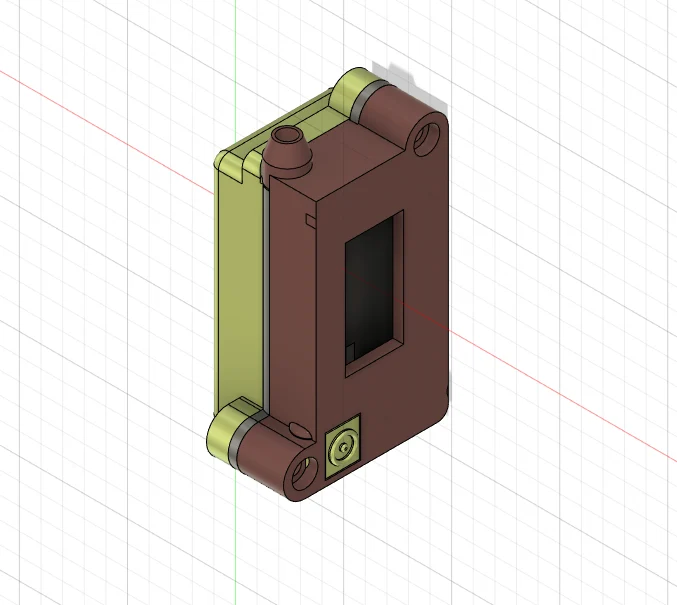

Справочное фото для идеальной ориентации печати

Сборка:
Убедившись, что кнопка свободно перемещается в крышке, слегка согните провод, отрежьте его по длине и установите. Если провод чувствует себя ослабленным, используйте магнит и ударьте крышкой по магниту, чтобы освободить провод.
Если провод остается застрявшим, вероятно, он достаточно натянут, чтобы его можно было оставить в покое.
Установите антенну в крышку, а затем подключите к ESP32.
Вы можете добавить немного силикона на антенну у основания термоусадки, где она расширяется, чтобы плотно прикрепить антенну к крышке.
Осторожно установите микроконтроллер ESP32 в крышку так, чтобы антенна образовала красивую петлю в верхней части крышки. (без резких поворотов)
Пропустите провод аккумулятора через «Среднюю часть», убедившись, что ориентация правильная (закругленный край возле антенны и отверстия для винтов совпадают).
Нанесите небольшой кусочек клея на «Среднюю часть». Лучше МАЛЕНЬКИЙ вариант: если вы не выровняли батарею идеально при сборке, ее можно перемещать. Есть некоторая вероятность ошибки, но не большая, и отслаивание огромного куска 3-метрового клея может вызвать беспокойство за ваши пальцы (ЛИПО ОПАСНЫ).
Подключите аккумулятор к микроконтроллеру esp и осторожно вставьте ESP32 в крышку.
Сложите крышку-сэндвич с серединой, стараясь ничего не форсировать. Если экран прилегает слишком плотно, вы треснете экран, и он станет бесполезным. (Я знаю по опыту. Экран полностью умер, но в остальном устройство все еще работало) Вы можете сохранить файл там, где это необходимо.
Задвигайте крышку аккумуляторного отсека осторожно, чтобы не защемить, не потянуть и не погнуть провода.
Как только отверстия совпадут, вставьте винты и гайки. Затягивайте равномерно/равномерно

Затем вы можете обновить устройство с помощью кабеля USB C до того, для чего вы хотите его использовать.

Он отлично работает для Mestastic, позволяя местным жителям общаться в местах, где нет приема.
Он ограничен текстовыми сообщениями с GPS и другими возможностями. Он недостаточно быстр для передачи голоса, но преодолевает значительные расстояния.

https://meshtastic.org/docs/getting-started

Следуйте местным законам. В большинстве областей это должно быть достаточно маломощным, чтобы не требовалось лицензирование, но убедитесь в этом, прежде чем продолжить.
