Магнитная муфта для сбора пыли (параметрическая)...

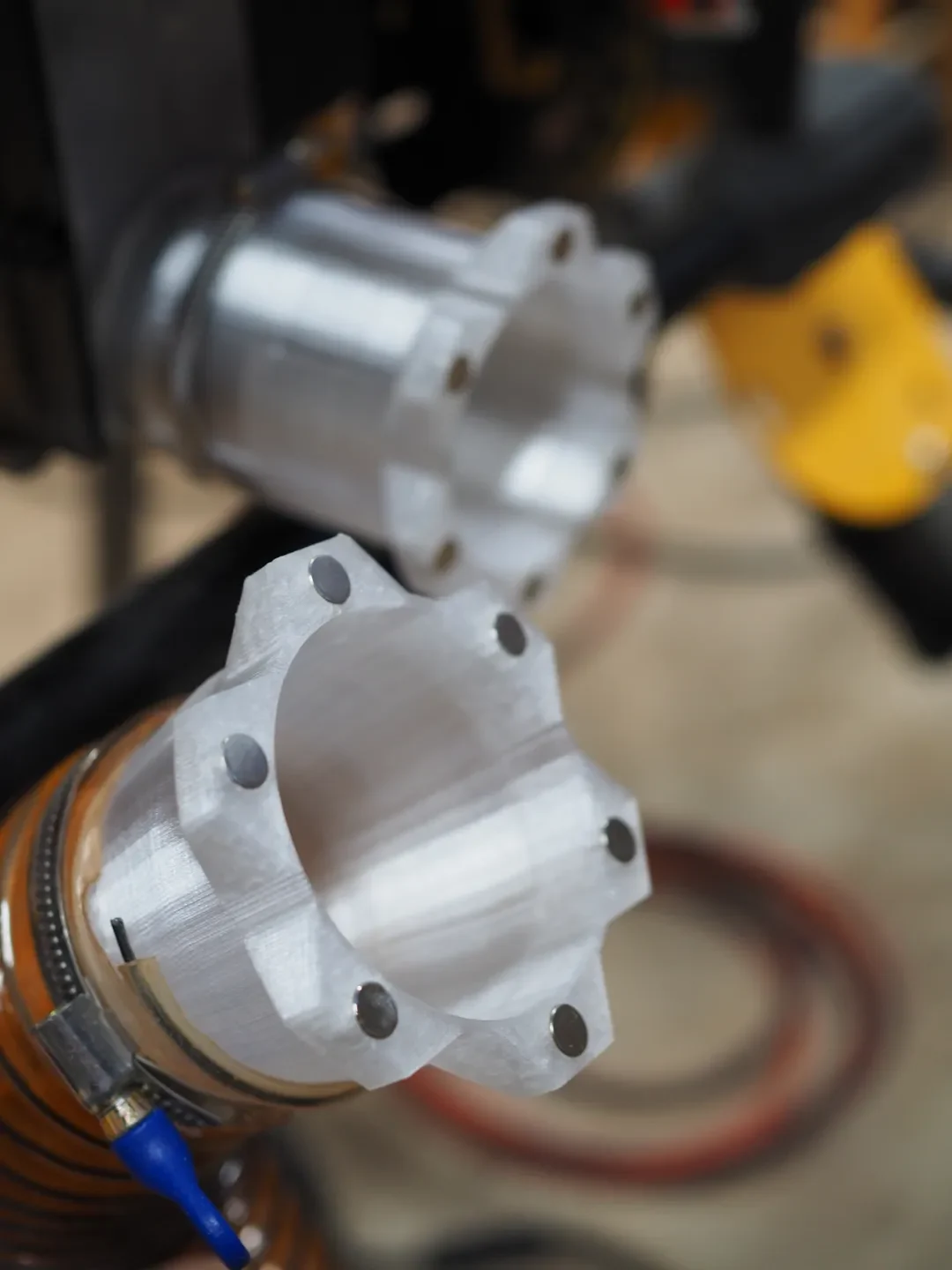

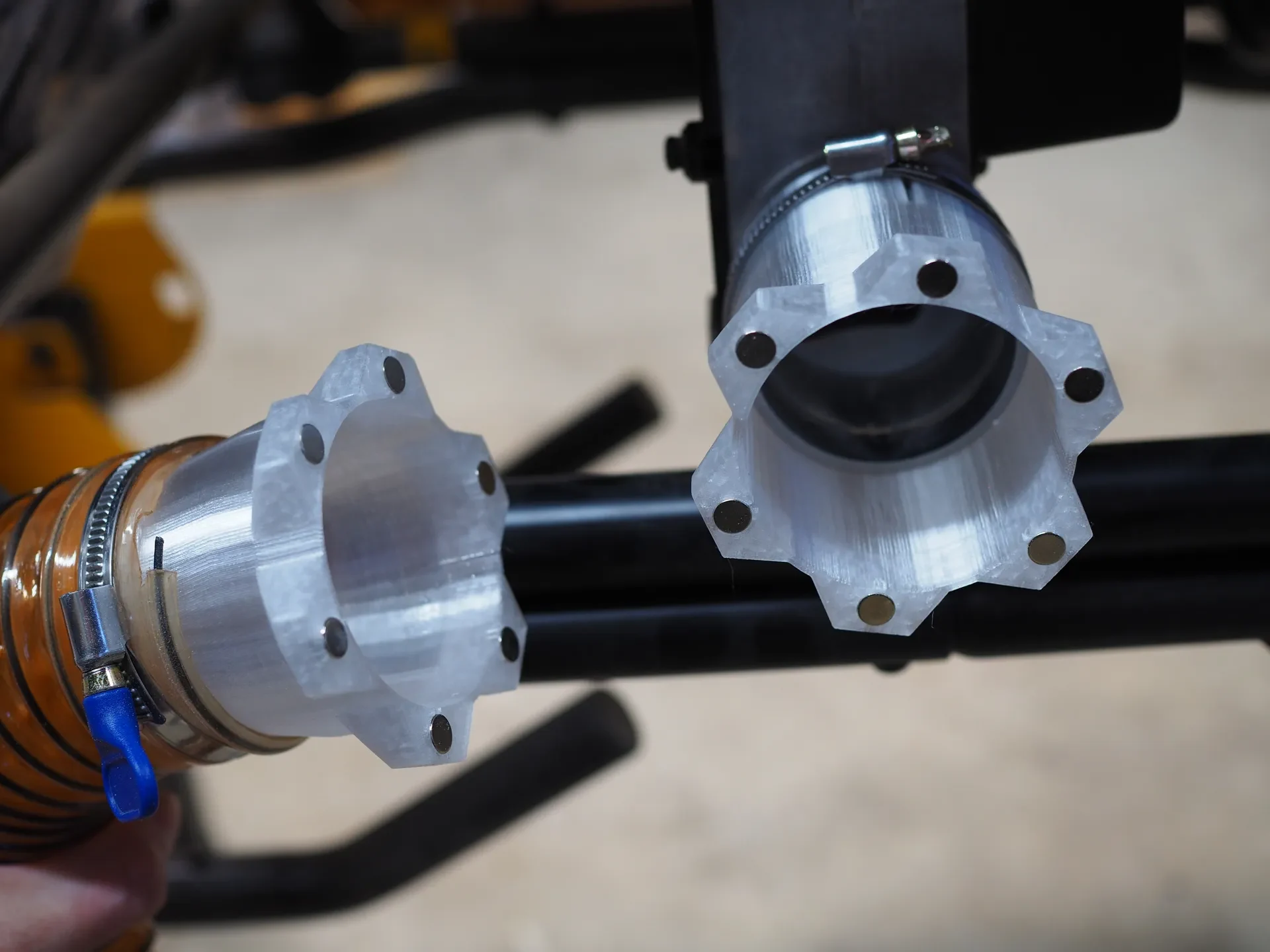

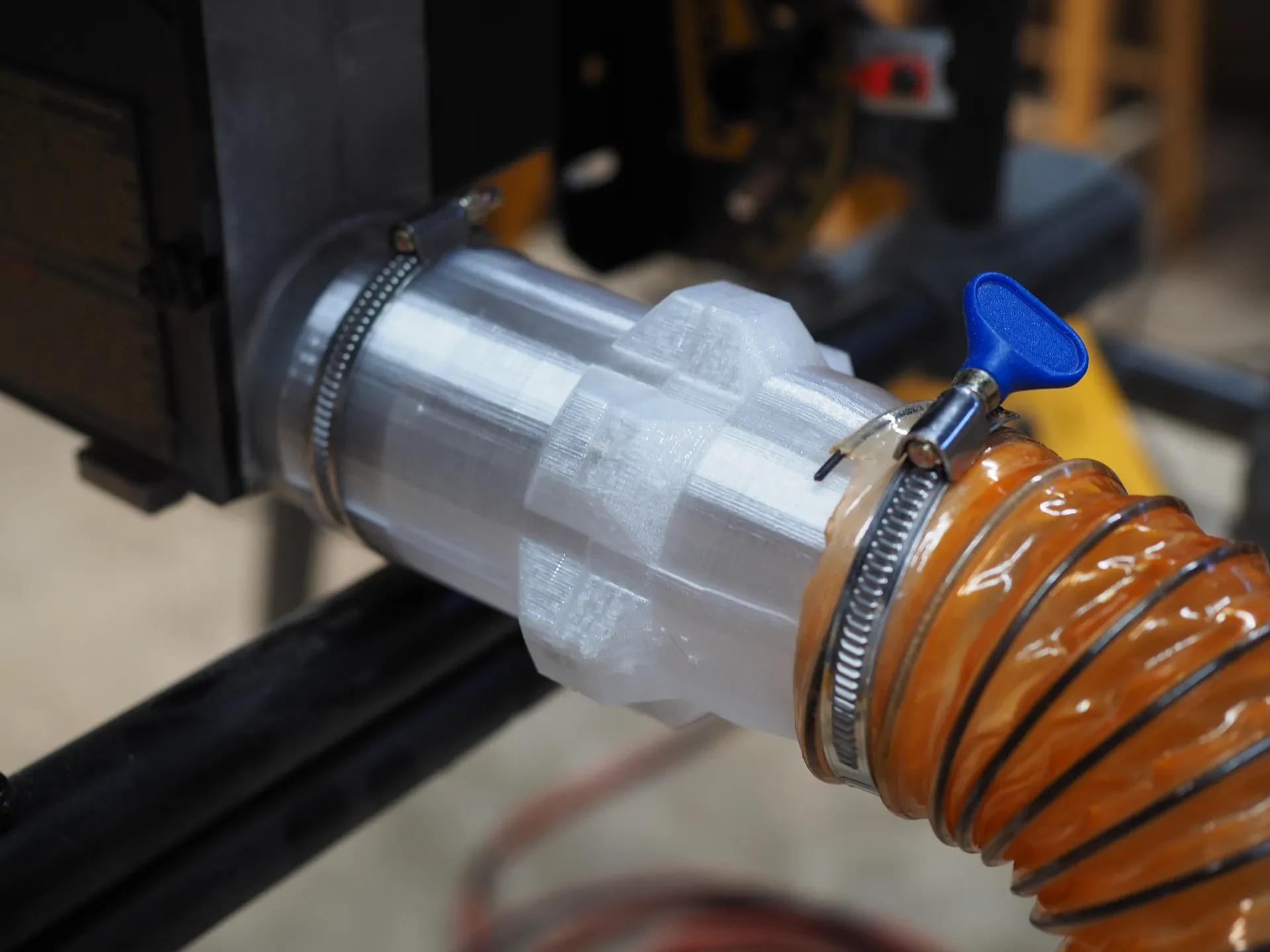

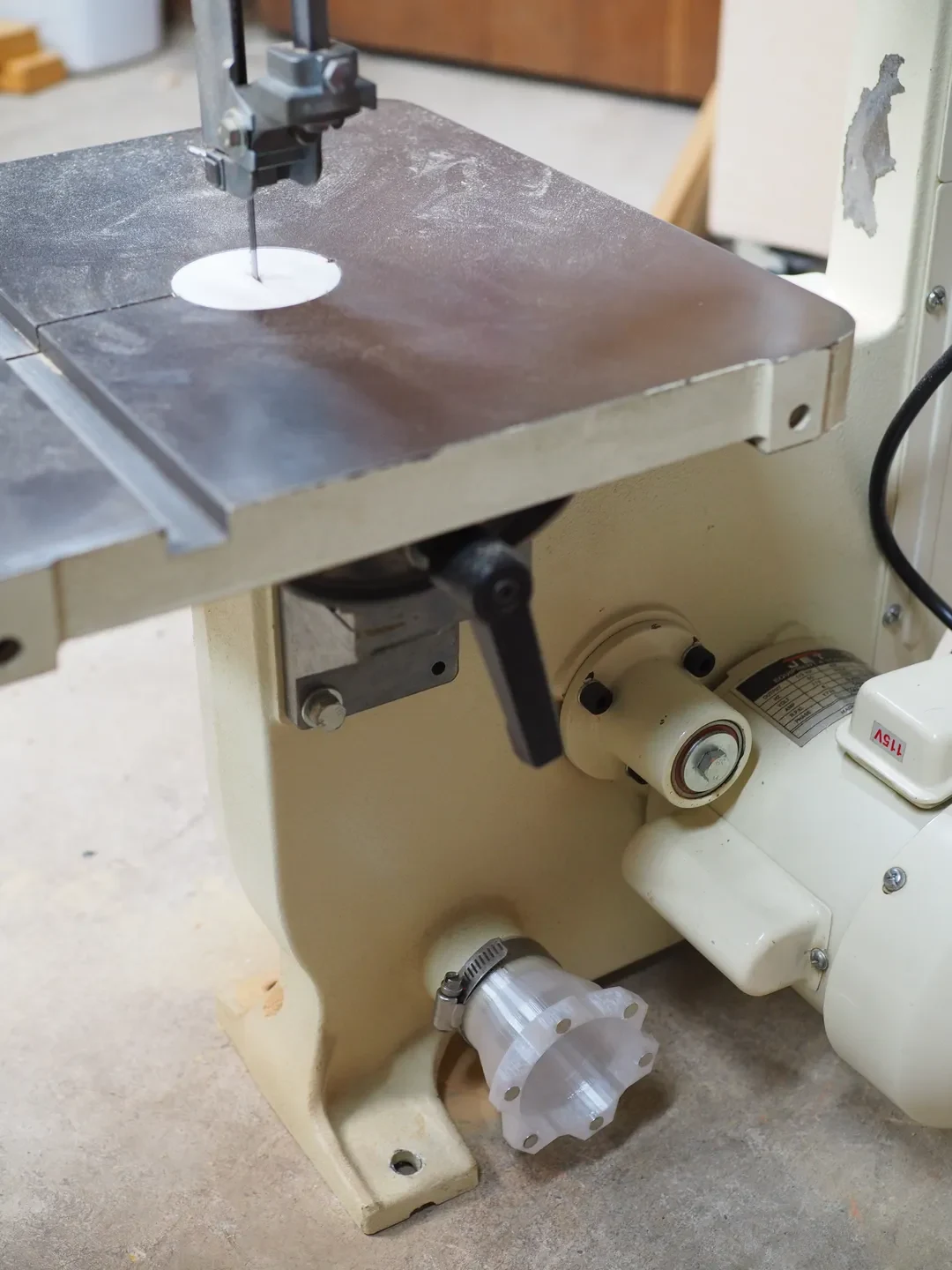

Намагниченные муфты для сбора пыли — не моя первоначальная идея, но я устал искать модель, подходящую ко множеству пылесборников необычного размера в моем магазине, поэтому я сделал эту параметрическую. Сборка включает в себя приклеивание магнитов к детали (я использовал суперклей), установку на шланг или инструмент и (необязательно) затягивание хомута.

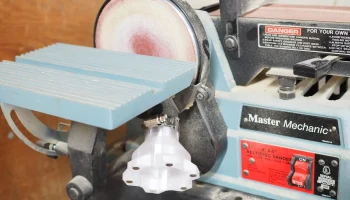

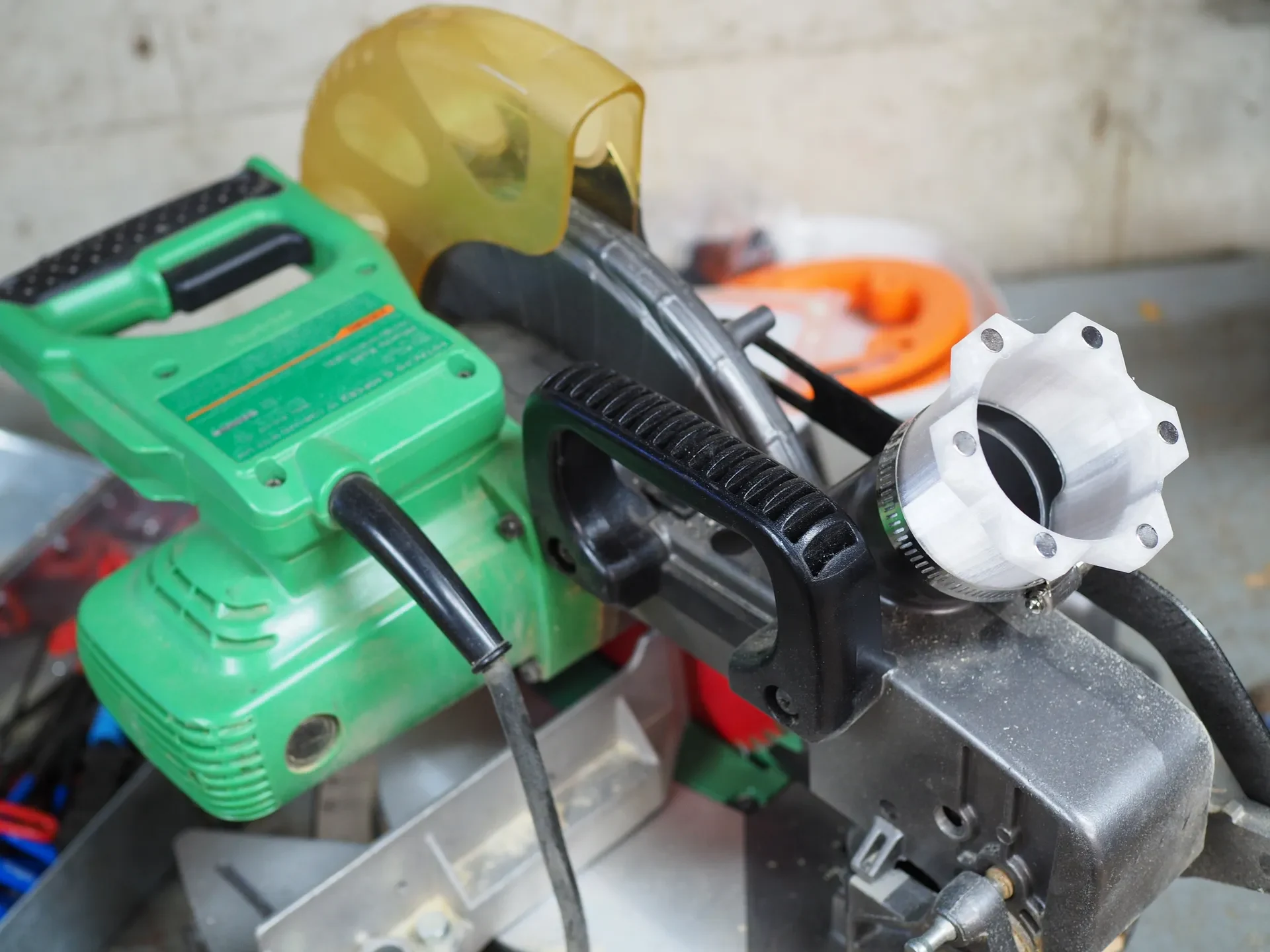

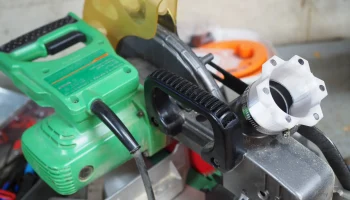

Для общего использования я загрузил файлы .stl с некоторыми стандартными размерами пылесборников (и один с резьбой для 2,5-дюймового пылесборного шланга, как этот), местами для шести магнитов 8x3 мм и значениями, которые, как я нашел, хорошо работают для других переменных.

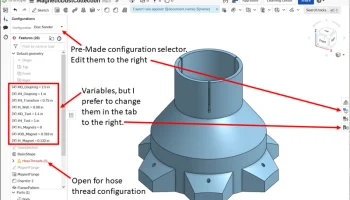

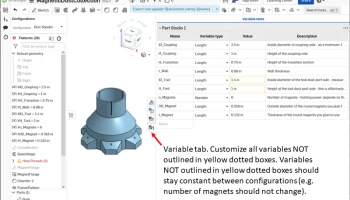

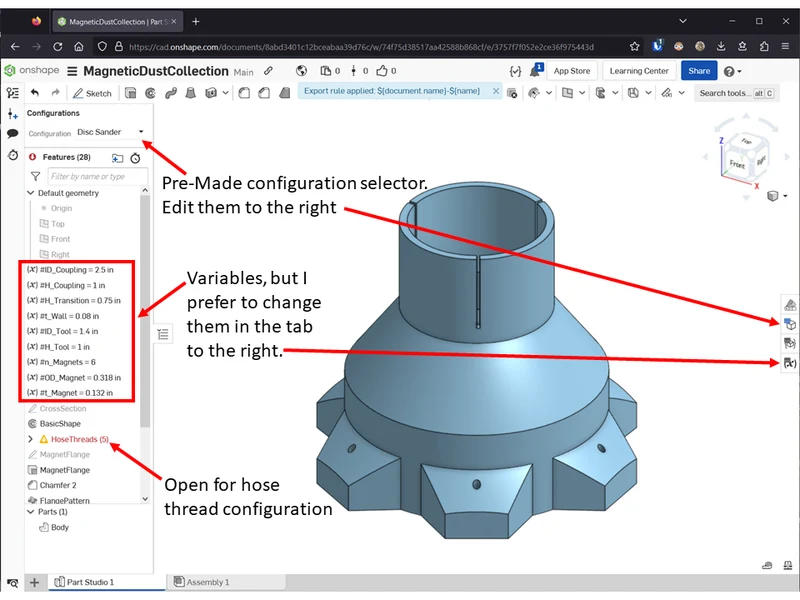

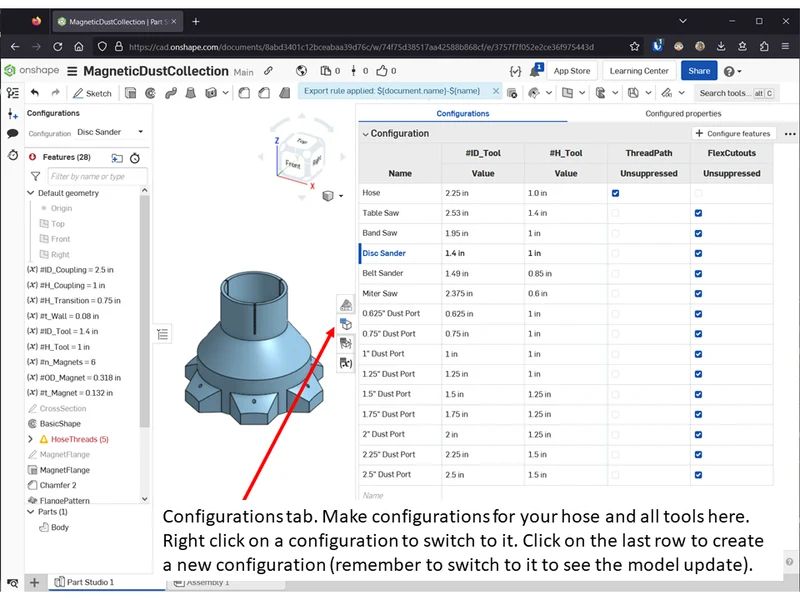

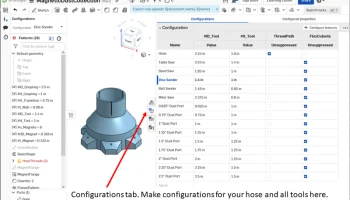

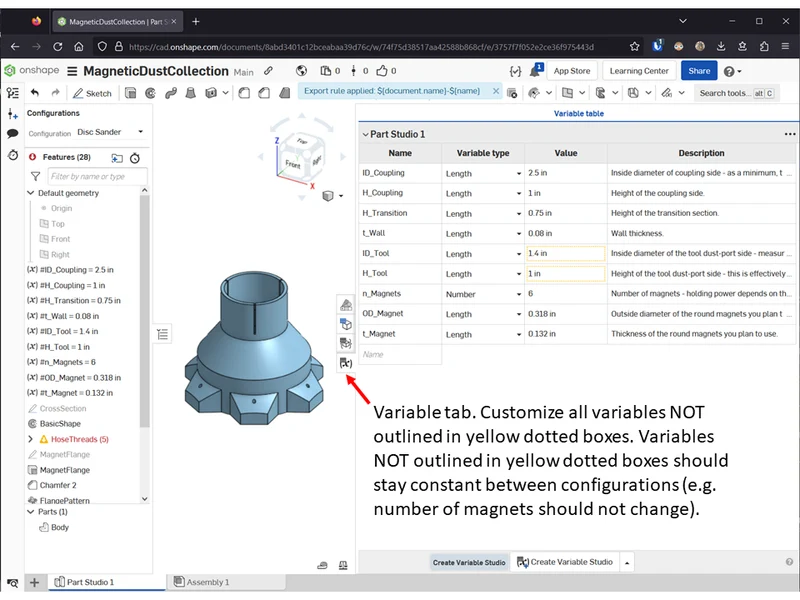

Если вы хотите создать свой собственный набор муфт, воспользуйтесь этой ссылкой OnShape, чтобы открыть проект, а затем нажмите кнопку «Создать копию для редактирования» в правом верхнем углу (я думаю, вы можете просматривать проект без учетной записи, но вы не можете копировать или редактировать, пока не зарегистрируетесь — OnShape бесплатен для личного использования). Я знаю, что OnShape не так популярен, как другое программное обеспечение САПР, поэтому некоторые из изображений, которые я загрузил с этим дизайном, могут служить руководством для тех, кто хочет настроить этот дизайн после того, как вы сделаете копию для редактирования. Переменные, которые я встроил, следующие:
ID_Coupling: внутренний диаметр стороны муфты — как минимум, это должен быть внутренний диаметр шланга, который вы используете для сбора пыли.
H_Coupling: Высота стороны муфты.
H_Transition: Высота раздела перехода.
t_Wall: Толщина стенки.
OD_Tool: внутренний диаметр стороны муфты, которая подключается к вашему инструменту (идентификатор отпечатка → внешний диаметр инструмента) — измерьте внешний диаметр пылесборника инструмента. Если отверстие для пыли инструмента имеет коническую форму, измерьте внешний диаметр приблизительно посередине отверстия для пыли. Шланг довольно гибкий, поэтому я использовал номинальный размер шланга, но если вам нужен точный наружный диаметр для печати, это будет OD_Tool + 2*t_Wall.
H_Tool: Высота стороны пылесборника инструмента — это фактически та величина, на которую вы хотите, чтобы напечатанная муфта перекрывала пылесборник.
n_Magnets: Количество магнитов — удерживающая способность зависит от размера и количества используемых вами магнитов. Я обнаружил, что шесть круглых магнитов размером 8x3 мм (таких как эти) хорошо удерживают муфту вместе во время использования, но не настолько сильные, чтобы их было трудно разъединить.
OD_Magnet: внешний диаметр круглых магнитов, которые вы планируете использовать.
t_Magnet: Толщина круглых магнитов, которые вы планируете использовать.
Любые изменения, которые я вношу в дизайн, будут отражены в ссылке выше, и я также постараюсь задокументировать изменения здесь. При этом я очень доволен дизайном в его нынешнем виде и не планирую вносить изменения.
Помимо переменных, если вам нужно изменить форму «резьбы» шланга, проект этой функции можно найти в папке «HoseThreads» на временной шкале проектирования.
Если у вас возникнут какие-либо вопросы или вы захотите получить конкретную конфигурацию без необходимости изучения OnShape, дайте мне знать — я постараюсь найти время, чтобы помочь вам! Спасибо, что посмотрели.
