Приспособление для фрезерования Makita для неглубоких ча...

С помощью этого приспособления вы можете за несколько простых шагов вырезать неглубокие чашеобразные углубления в деревянных досках.

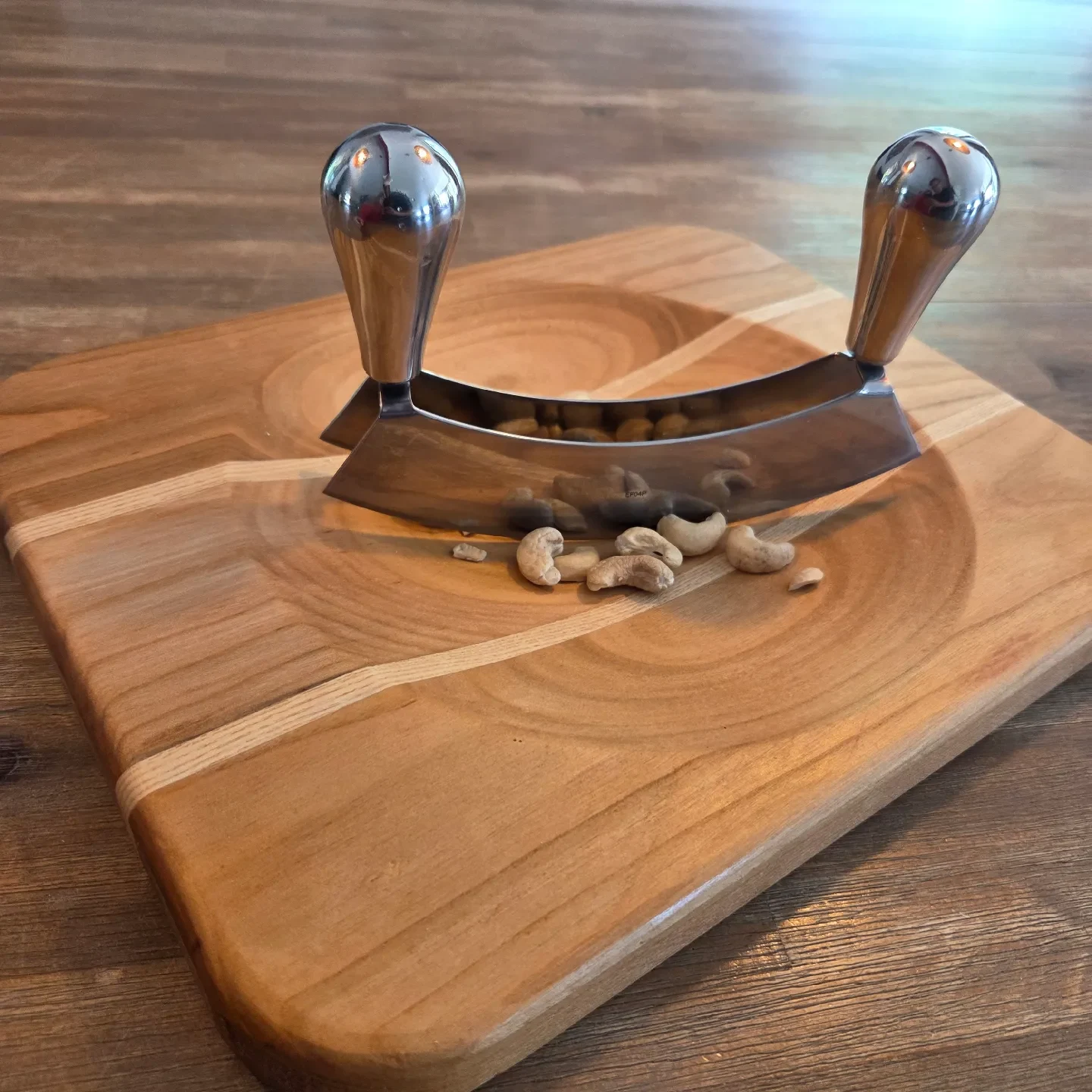

Изначально я разработал ее для разделочной доски с ножом-качалкой, потому что орехи и другие продукты продолжали скатываться во время измельчения. Благодаря этой неглубокой форме чаши все остается в хорошем состоянии до тех пор, пока оно не будет полностью нарезано.

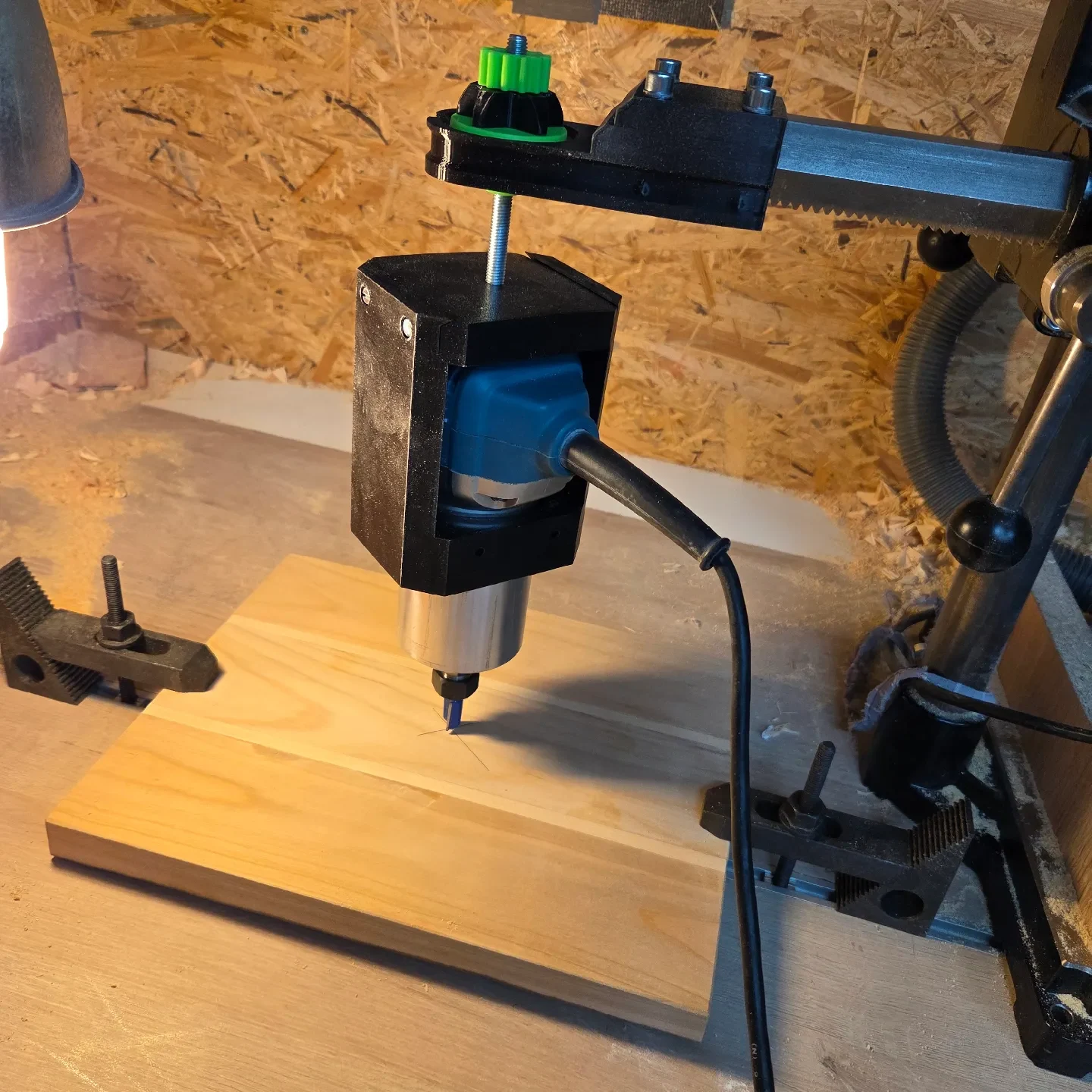

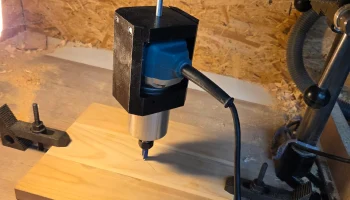

Джиг состоит в основном из двух частей. Тот, к которому прикреплен маршрутизатор и имеет резьбовой стержень диаметром 8 мм. Эта часть поворачивается вверху и может поэтапно опускаться.

Система крепления предназначена для станины Wabeco, хотя ее, вероятно, можно адаптировать и к другим системам. Настоятельно рекомендуется использовать устойчивую стойку для дрели, поскольку она позволяет точно регулировать высоту. Точная регулировка осуществляется с помощью звездочки. Маленькая гайка действует как стопорная гайка, предотвращая поворот ручки-звездочки после регулировки.

Звездчатая ручка имеет 5 рычагов. При резьбе М8 (шаг 1,25 мм) каждые 1/5 оборота изменяют высоту примерно на 0,25 мм.

Хороших результатов я добился за счет уменьшения высоты максимум на 1,25 мм за проход фрезерования.

Не забудьте закрепить винт М8 гайкой сверху пластины, на которой он сидит — я забыл об этом во время первого пробного запуска, и на фотографиях этого не видно.

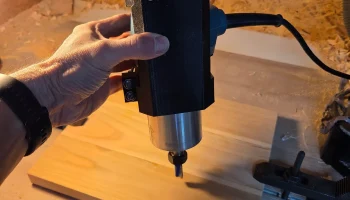

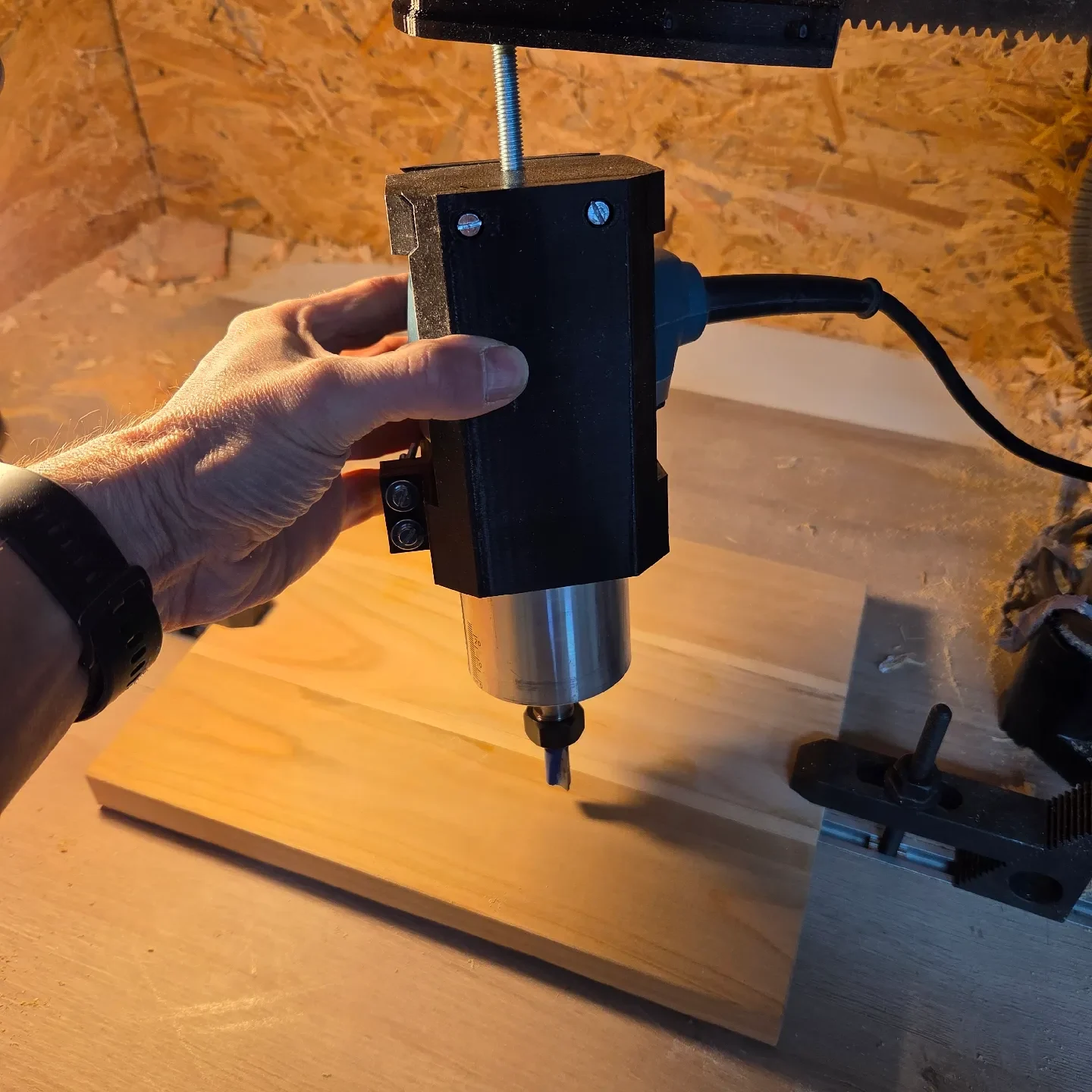

Кондуктор предназначен для фрезера Makita с корпусом двигателя диаметром 65 мм (вероятно, подойдут и другие). Я намеренно использовал относительно небольшую фрезу (диаметром около 12 мм), чтобы уменьшить силы резания и избежать видимых выступов на поверхности. Вы же не хотите, чтобы он был слишком маленьким...

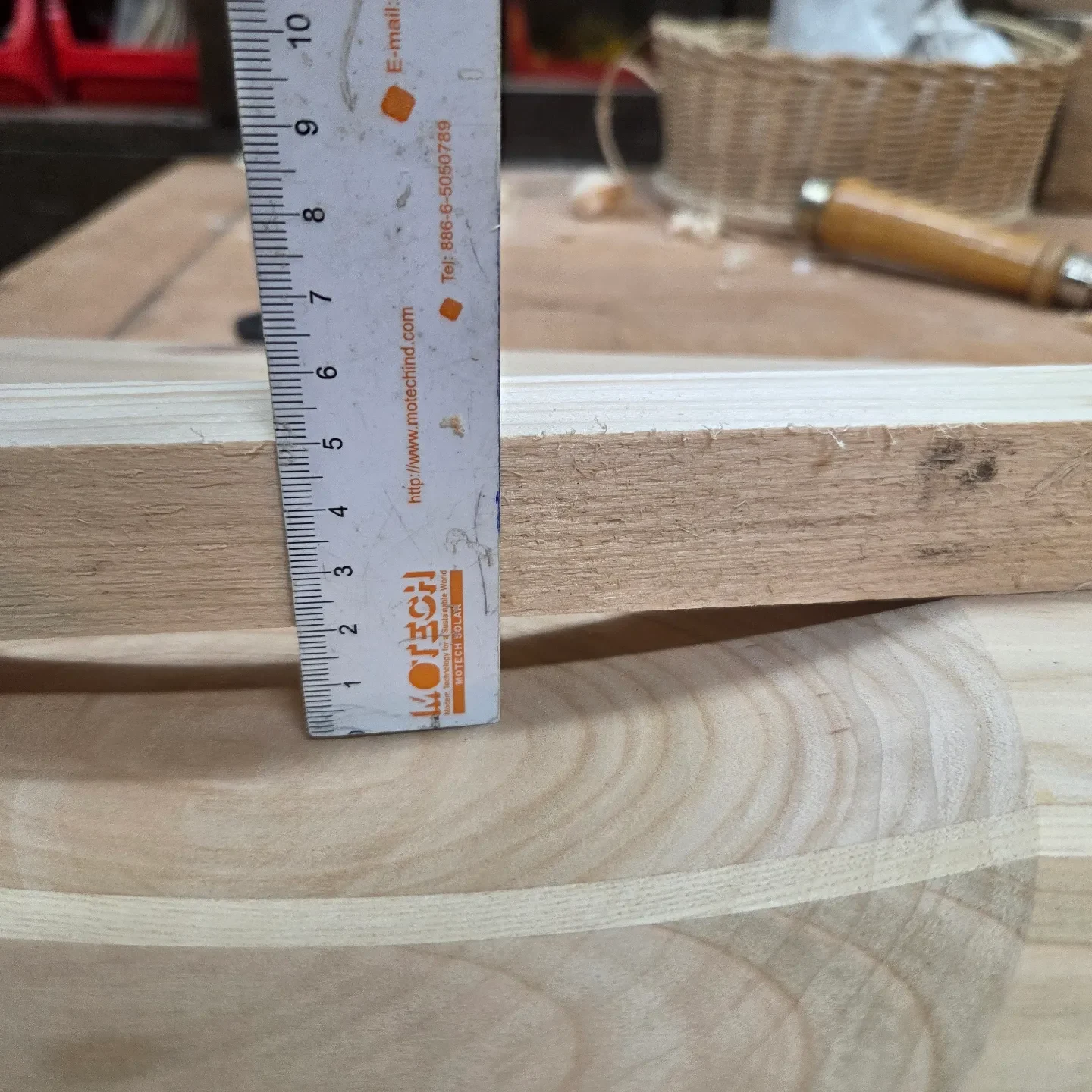

Получившаяся чаша имеет радиус (по глубине), соответствующий высоте центра шарового шарнира. Наименьший достижимый радиус составляет около 28 см до столкновения держателя фрезы с подвеской.

Честно говоря, я был удивлен, насколько чистыми оказались результаты.

Я медленно перемещал фрезер по спирали по часовой стрелке снаружи внутрь, снимая материал слой за слоем.

Сборка; Вам понадобится:

Длинный винт M8 (3 гайки M8)

6x M4, 2x гайки-барашки M4 и 4 винта M6

4 вставки с резьбой M4 и 4 вставки с резьбой M6 (я использовал вставки Turmberg3D)

шайбы

Если вы не хотите использовать резьбовые вставки, все отверстия являются сквозными, поэтому с этой задачей могут справиться достаточно длинные винты или стержни с резьбой.

Практические рекомендации

Крепко все закрепите.

Стойка дрели должна быть жестко закреплена.

Заготовка должна быть надежно закреплена.

Прежде чем начать, убедитесь, что над верхушкой остается достаточно резьбы M8 для достижения желаемой конечной глубины.

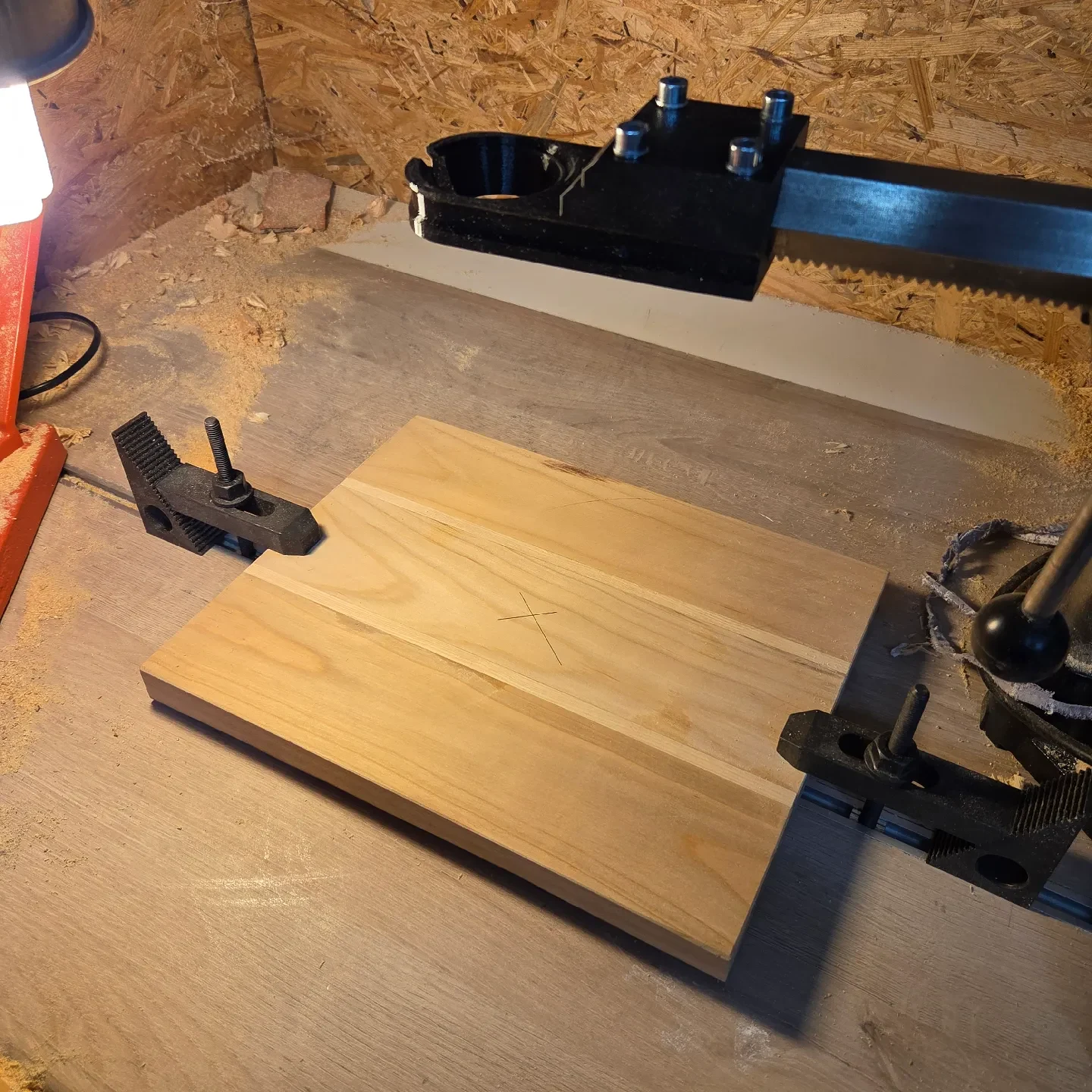

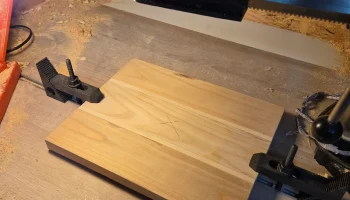

Отметьте центральную точку цели на доске и тщательно выровняйте фрезер перед началом работы. Я снова немного скорректировал выравнивание после первого прохода, как только фрезерованная чаша стала видна.

При включении фрезера убедитесь, что сверло не касается древесины, повернув фрезер в сторону. Вы не хотите запускать его, когда он касается дерева.

Я начинаю в воздухе и медленно позволяю движущейся фрезе коснуться доски за пределами уже фрезерованной области. Интересно, что наилучших результатов я добился, перемещая фрезер по часовой стрелке (что технически является «неправильным» направлением), медленно внутрь по спирали с уменьшением диаметра. Это позволило добиться более плавного и контролируемого среза. Движение против часовой стрелки привело к более агрессивному захвату фрезы и появлению неровных поверхностей.

Прежде чем регулировать высоту, дайте фрезеру полностью остановиться.

Уменьшите глубину не более чем на 1-1,25 мм за проход (зафиксируйте звездочку второй гайкой).

Диаметр моей фрезы был около 12 мм. Биты гораздо меньшего размера могут затруднить плавную резку. Я не тестировал более крупные биты.

Я настоятельно рекомендую сначала попробовать приспособление на тестовой доске.

Не торопитесь, не торопитесь, это очень ин��ересный процесс.

У приспособлений всегда есть свои особенности — убедитесь, что вы полностью понимаете, что делаете. Это не проект для начинающих по деревообработке.

Печать

Рекомендуется PETG

4 периметра (для прочности и возможного сверления/переделки отверстий)

7 верхних и нижних слоев

Высота слоя 0,2 мм

Нет опор

20% заполнение

Мне бы хотелось услышать о вашем опыте использования приспособления или получить несколько рекомендаций о том, как его использовать или улучшить.
